帶熱電偶/熱電阻雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。

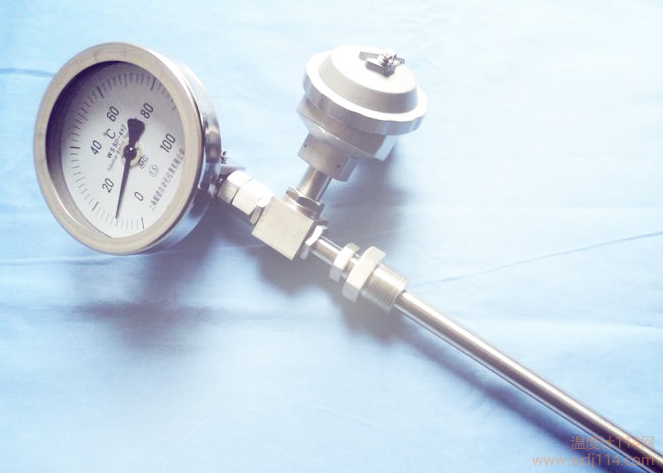

將雙金屬溫度計與熱電偶/熱電阻集成的方法不僅滿足現場測溫的要求，而且滿足遠距離傳輸?shù)囊螅梢栽诟鞣N生產過程中直接測量-80-+500℃范圍內的液體、蒸汽、氣體介質和固體表面的溫度。

主要技術參數

刻度盤的公稱直徑:100，150

熱響應時間:≤40s

準確度等級:1.0，1.5

熱電偶:一級1.5℃；二級2.5℃

熱電阻:甲級((0.15+0.005ItI)

乙級(0.30+0.005)

保護等級:IP55

型號及規格

選擇說明

1)模型

2)熱電偶(電阻)分度數量

3)熱電偶(電阻)精度等級

4) 雙金屬溫度計精度等級

5)溫度測量范圍

6)安裝固定形式

7)保護管材料

8)長度或插入深度

例如:熱電偶雙金屬溫度計、軸向型，e型，一級，溫度測量范圍0-400℃，活動螺紋M27*2，保護管316，插入長度300毫米
WSSE-401，0-400℃，L = 300mm毫米，一級，保護管316，螺紋M27*2

熱電偶溫度計是一種基于熱電效應的溫度測量儀 它結構簡單，測量范圍廣，使用方便，測溫準確可靠，便于信號遠程傳輸、自動記錄和集中控制，在工業生產中得到廣泛應用。 熱電偶溫度計由三部分組成:熱電偶(溫度傳感元件)；測量儀器(動圈儀器或電位計)；電線連接熱電偶和測量儀器(補償電線) 熱電偶是工業中較常用的溫度測量元件之一。 它是由兩種不同材料的導體甲和乙焊接而成的。 將焊接的一端插入待測介質中，并感測待測溫度，該溫度被稱為熱電偶的工作端或熱端，而另一端與導體連接，該導體被稱為冷端或自由端(參考端) 導體a和b被稱為熱電極。

兩個不同成分的導體(稱為熱電偶導線或熱電極)連接起來形成一個回路。當連接點的溫度不同時，回路中將產生電動勢。這種現象叫做熱電效應，這種電動勢叫做熱電勢。 熱電偶就是利用這個原理進行溫度測量，其中直接用來測量介質溫度的一端稱為工作端(也稱為測量端)，另一端稱為冷端(也稱為補償端)；冷端與顯示儀表或匹配儀表相連，顯示儀表將指示熱電偶產生的熱電勢。

熱電偶實際上是一個能量轉換器，它將熱能轉換成電能，并用產生的熱電勢測量溫度。對于熱電偶的熱電勢，應注意以下問題:

1 熱電偶熱電勢是熱電偶工作端兩端的溫度函數之差，而不是熱電偶冷端和工作端兩端的溫度函數之差；當熱電偶材料均勻時，

2 熱電偶產生的熱電勢與熱電偶的長度和直徑無關，僅與熱電偶材料的成分和兩端的溫差有關。

3 當確定熱電偶的兩個熱電偶細絲的組成時，[/k2/]的熱電勢僅與熱電偶的溫差有關；如果熱電偶冷端的溫度保持恒定，則熱電偶的熱電勢僅是工作端溫度的單值函數。焊接導體或兩種不同材料的半導體a和b，形成閉環。 當導體A和導體B的兩個連接點1和2之間存在溫差時，在兩者之間產生電動勢，從而在回路中形成大電流。這種現象被稱為熱電效應，熱電偶就是利用這種效果來工作的。采用雙金屬溫度計、熱電偶或熱阻集成溫度傳輸方式，不僅滿足現場溫度測量的要求，也滿足長距離傳輸?shù)囊螅稍诟鞣N生產過程中直接測量-80~+500℃范圍內的液體、蒸汽、氣體介質和固體表面溫度。

用途:用于測量各種溫度物體，測量范圍非常大，遠遠大于酒精和汞溫度計 它適用于煉鋼爐和煉焦?fàn)t等高溫區域，也可以測量液態氫和液氮等低溫物體。
